DTA城乡供水管网数据在线监测系统
我公司根据供水企业生产过程的实际需要,集计算机、软件、网络等先进技术开发的管网数据在线监测系统,采用全网集中监控,能够采集并处理供水管网中各环节各种工艺参数,如:温度、压力、流量、电压、电流、液位等,并可以实现实时的数据安全报警,供水数据查询,供水分析计算,为实现准确的供水生产调度提供了必要的条件。
一系统组成
管网数据在线监测系统由DTA10.1数据采集软件和DTA-G(I)系列数据采集终端组成。
DTA10.1数据采集软件可以安装到任何一台普通电脑,支持WINDOWS-XP以上常用操作系统,兼容GPRS无线传输数据或有线宽带TCP/IP信号,实现对数据采集终端上传的数据以图表、工艺图、地理图等方式展现并储存;
数据采集终端则承担数据采集转换并上传的功能,采集接收供水管网中各类传感器数据,并把模拟量数据统一转化为网络TCP/IP信号,通过无线GPRS或有线宽带方式将数据传送到中央监测计算机;支持动态域名解析和固定IP绑定;具有断电续传功能,意外停电可保持一定时间的数据传输;并可接受大多数主流品牌传感器、仪表的数据。
二 DTA在线数据采集系统具体功能
1可以监测市政供水管网的温度、压力、流量和用户管网各重点部位的温度、压力、流量,也可以监测用户附近的气候环境温度
2数据处理采用实时历史数据库,它是一个高性能,高速度,高吞吐能力,可靠性强,跨网络系统的开放式实时数据库。根据该数据库所提供数据,进行丰富图形显示,趋势分析,报表工具,运行诊断,质量分析等。
3 具备强大的报警存储、统计、分析、显示、查询、事件触发、打印等功能,并可以和语音、视频、多媒体进行联动,来完成一个大型生产报警管理系统。
4可对系统数据库数据进行设置语音报警点设置,当发生事故时,监控系统可以进行语音报警和电话自动报警,监测中心监测电脑可主动弹出报警画面。
5系统可处理限值报警、偏差报警、变化率报警、录入超时报警等多种类型的报警,并具备报警优先级管理;可按区域或单条记录进行报警确认,能够方便地查询报警历史。
6中控室值班运行人员借助PC显示屏,模拟屏或投影设备,利用设计好的监视画面,监视供水管网和用户管网各点参数及其变化趋势
7 数据按日、月、年、任意时间段生成报表,生成曲线、对比曲线。
支持各种数据的统计、分析、对比、输出、打印。
可查询监控数据、报警数据、操作信息。
显示、存储监控数据、报警数据、操作信息
8 采用地图界面显示,直观、方便。
企业生产的各种信息与反映空间位置的图形信息有机地结台在一起,根据用户的需要对这些数据进行处理和分析,并提供决策支持。
所有生产信息除在生产调度网络上实现资源共享外,重要的数据库链接到公司局域网中,可以以Web页的形式发布,管理层可以通过Web页的浏览直接了解生产状况。

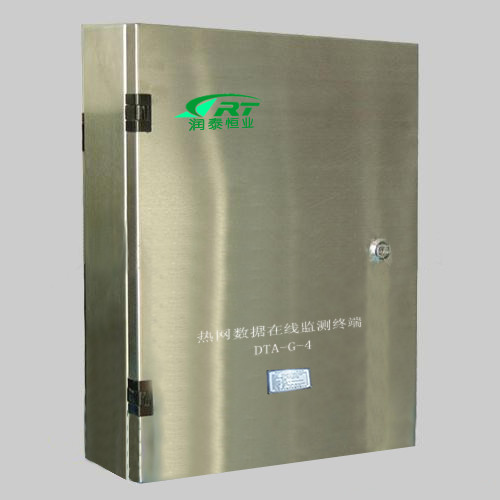

三 DTA-G数据采集终端性能参数
支持网络协议 TCP/IP,ARP,BOOTP,ICMP,HTTP,DHCP server/client, UDP, FTP, TFTP, Telnet, PPPoE
支持平台 WINDOW7(8)/ME/NT/2000/XP
通过内嵌Web服务器可配置其网络参数、接口参数、登录口令等。 |
支持跨网关:可以和任何Internet上CTS的主机或监测电脑连接。 |
支持9位数据发送功能:第9位可以为无、奇校验、偶校验、1、0,均可在485通信中区分数据帧和地址帧。 支持数据点:4-20模拟量 |
支持虚拟串口。 |
支持数据写保护,防止随意篡改。 数据采集速率 3次/秒- 模拟量输出 4~20mA 0~5V 分辨率 10bit 输入隔离 300VDC 电源防雷 有 断电记忆 有 断点续传 12小时 散 热 风扇 存储方式 2M BYTES flash,循环覆盖 通讯接口 RS232/RS485 通信速率 300~115200BPS 数据通信 GPRS SIM 卡座 内置式 通信协议 Modbus-RTU 参数设置 本地或远程配置 工作温度 -20℃~+60℃ 湿度范围 0-95%,非冷凝 供电电源 180-250V或专用UPS 外观尺寸 150*300*300 |
