一 系统概述
近年来,随着城市和新农村建设的迅猛发展,城乡集中供水管网纵横交错,管网变更速度不断加快,管理的复杂程度也 逐年增加,承担城乡供水,关乎民生的各地供水管理部门以网络化信息化自动化为核心的技术改造则显得更为迫切。
由于从水源、水厂、泵站及供水管网的地理位置及其分散,增加了供水企业对管网系统的数据采集、管理控制及安全维 护等的难度。成千上万件的现场设备处在“孤岛”状态,上层管理决策部门对各水厂车间的工艺流程的生产状态不能在线获 取,收集到的信息数量少、处理慢、传递迟,生产调度处于低级阶段信息化程度较低。
目前基于GPRS的远程监控系统,其带宽及传输速率无法满足视频及数据的大流量实时数据传送,因此仅适用于间断性、突发性和少量的数据传送。

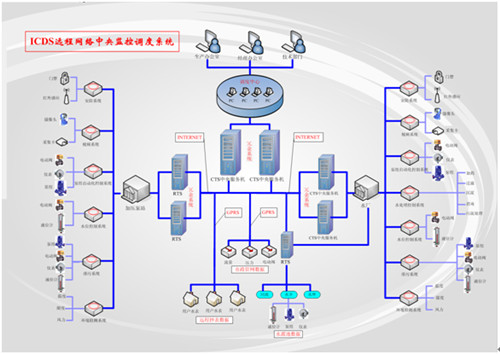

基于以上考虑,我公司开发设计了基于互联网的ICDS远程网络中央监控调度系统以及与之配套的CTS系列中央网络监控服务机和RTS系列远程网络监控服务机,传输介质为目前城市中已经完全普及、传输极其稳定可靠的互联网光缆,同时兼容GPRS数据传输,大大提高了供水监控调度系统的稳定性和抵抗自然灾害能力。
二 系统功能介绍
1 数据的传输方式
我公司研发的ICDS远程网络中央监控调度系统可同时采集、加密和接受公域宽带有线、公域网电话线、GPRS各形式的信号数据。
2数据的采集和控制功能
水源地
可以监测取水点水源井或河道水位、水库液位,抽水泵运行状态、供电状态、通信状态、出水流量、取水泵工作电流、电压等数据;就地或远程启停取水设备。
加压水厂(站)
以监测泵组的运行状态,采集泵组出口管道压力、流量,水泵轴承温度、电机温度、泵房环境状态等数据,远程手工/自动控制各种水泵,报警,运行等工作状态,调整运行频率,设定出口压力,远程更改和升级控制程序,控制电动执行机构的启动/停止、开度,根据水厂水池水位情况自动调整水泵运行状态。
水处理系统
监测并控制水厂水处理设备如膜过滤设备、沉淀池、过滤池、加药设备、加氯设备、PH等监测设备的运行状态,采集加药量、监测余氯、PH值,浊度等水质信息。
蓄水设施 监测蓄水设施水位、出口余氯值、PH值及其它需要数据,并控制进出水、排污、溢流等阀门的开关度。
监测
排污系统水厂或泵站集水坑的液位并手动或自动控制排污设备的运行。
环境系统
监测水源地、水厂或泵站的环境参数,如室内外温度、湿度、风力。
视频系统
具有完善的视频采集处理系统,系统采用先进的数字处理技术,使得图像质量更高,能使上级调度或监控中心的运行人员直接监视生产现场的各种设备和各个角落,并记录设备及运行的安全情况,安防系统
可兼容收纳已有安防系统信息,如防盗报警装置、门禁系统、视频、消防报警。 供电系统
采集变电站电压、电流、有功、无功、功率因数、频率、有功电度、变压器温度等参数。
用户
监测用水户的瞬时流量、累计流量、阀门状态、供电状态、通信状态等信息;可以接入远程抄表系统;
城市供水管网
可以监测市政管网末梢的供水压力、流量,根据用水高峰期及低峰期自动或手动合理调整水厂和城区加压泵站的出水压力,节约电能消耗,降低供水运行成本。
3 设备报警功能
具备强大的报警存储、统计、分析、显示、查询、事件触发、打印等功能,并可以和语音、视频、多媒体进行联动,来完成一个大型生产报警管理系统。
运行人员可对系统数据库数据进行设置报警点设置,当发生事故时,监控系统可以进行语音报警,能显示和确认来自分布式网络任何服务器上的实时报警。
系统可处理限值报警、偏差报警、变化率报警、录入超时报警等多种类型的报警,并具备报警优先级管理;可按区域或单条记录进行报警确认,能够方便地查询报警历史。
报警分紧急、高优先级、低优先级、无动作四个级别,在报警查询画面上可以查看长达一年之内的历史报警。
4 安全运行监视

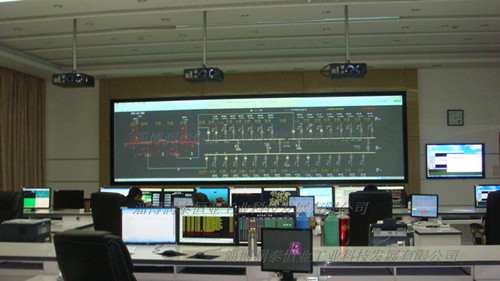

中控室值班运行人员借助PC显示屏,模拟屏或投影设备,利用设计好的画面,监视水厂的生产过程和运行情况,各点参数及其变化趋势和设备状态,在运行状态发生变更时能及时进行分析和处理。
当发生事故或某些重要故障时,则自动转入事故、故障显示,并推出相应事故、故障环境画面。
视频监控采用先进的数字处理技术,,通过网络设备可以将图像进行远程传输,实现图像的远程监视、远程控制等功能。
5 系统自诊断与自恢复
系统自诊断与自恢复功能是实现“无人值班”(少人值守)的重要条件,系统是由多个设备构成,每个设备不仅进行内部自检,还进行互检,形成系统检测诊断报告,并对某些异常情况进行自动隔离与自恢复处理。
6 系统授权管理
授权管理,授予不同的使用者不同的权限,针对不同的操作者设置相应的加密等级,同时记录操作员及其操作信息,系统有操作登录和撤消功能,计算机将检测登录的合法性。同时计算机也将检测操作的级别。
7 系统冗余设置
双机热备是指控制系统中监控主机的冗余,是为了保证系统的稳定运行而增加的功能。当系统正常工作时,主,从机都启动,但从机不采集实时数据,而是通过网络从主机获得实时数据,同时负责对主机的监听。在主机停机后,从机采集数据并完全取代主机的功能。主机恢复运行后,从机停止数据采集,系统恢复到正常状况。
8 运行日志、生产报表打印
数据按日、月、年、任意时间段生成报表,生成曲线、对比曲线。
支持各种数据的统计、分析、对比、输出、打印。
可查询监控数据、报警数据、操作信息。
显示、存储监控数据、报警数据、操作信息,存储时间不少于2年
9 地图功能
采用地图界面显示,直观、方便。
企业生产的各种信息与反映空间位置的图形信息有机地结台在一起,根据用户的需要对这些数据进行处理和分析,并提供决策支持。
