系统介绍
城市排水监控系统是城市防汛排涝和日常污水排放、处理的综合监管平台。借助该系统，排水公司可全面掌握城市排水现状、及时采取防汛排涝措施，可实现城市排水系统的全方位监控和全局化调度管理。
系统组成

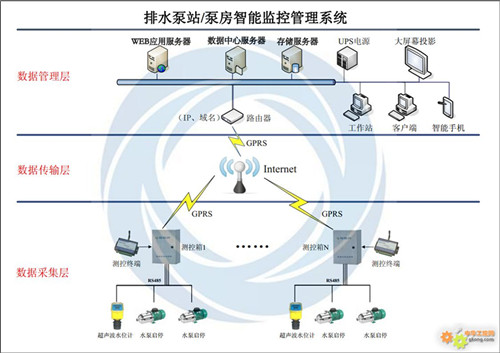

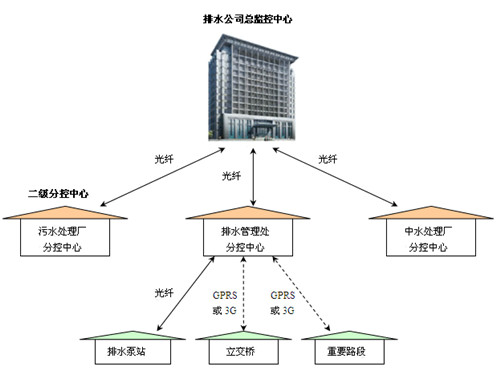

城市排水监控系统采用集散式设计理念，按照多级监控中心设计。排水公司内建立总监控中心，各排水管理处、污水处理厂、中水处理厂内建立二级分控中心。监控总中心负责对整个城区排水系统进行全面的监控和管理，各二级分控中心负责辖区内排水设施的监控和管理。
通讯方式
排水公司总监控中心与各二级分控中心之间租用光纤并建立VPN专网来搭建通信网络。排水管理处分控中心与各排水泵站之间租用光纤来搭建通信网络；立交桥、重要路段等分布分散且不具备光纤接入条件的监控点，采用GPRS或3G无线网络来做为补充。
主要设备：
1、排水泵站测监控设备
排水泵站监控设备 排水泵站监控设备安装在排水泵站现场，主要功能如下： ◆ 监测格栅机前、格栅机后水位；监测泵站出水量； 监测排水泵的启停状态、保护状态、控制模式和电压、电流等运行参数。 ◆ 支持手动控制、自动控制、远程控制格栅机和排水泵的启停；支持远程切换控制模式。 ◆ 智能轮换排水泵启动顺序，延长设备使用寿命。 ◆ 工业平板电脑实时显示监测数据和相关设备运行状态，支持触控操作。 ◆ 水位超限、电流超限、人员进入等状况发生时，立即上报告警信息。 ◆ 采用模块化设计，每台格栅机、排水泵独立监控，便于维护。 ◆ 支持光纤、以太网、RS485总线、GPRS等多种通信方式。 ◆ 支持远程修改工作参数、升级程序，实现远程维护。2、污水处理厂和中水处理厂监控设备 水厂监控设备 情况1—污水处理厂和中水处理厂已实施本地集中监控: 水厂测控终端可通过OPC接口的形式从现有监控系统软件中获取水厂监控数据，并连同监控视频一并传送给监控总中 心。 情况2—污水处理厂和中水处理厂未实施本地集中监控: 水厂测控终端需增加数据采集和设备控制模块，采集水厂内进厂和出厂水质、进厂和出厂流量、沉淀池和贮泥池液 位、水泵和水处理设备运行状态等数据信息，并连同监控视频一并传送给监控总中心。 3、立交桥及重要路段监控设备 立交桥及重要路段监控可采用两种方式： （1）通过GPRS网络远程监测水位 此种方式下，选用投入式水位计和水位监测终端监测现场水位，并通过GPRS网络将水位数据传送给排水管理处分控中 心。为灵活布设测点、不受供电条件限制，建议选用太阳能供电型水位监测终端。 投入式水位计太阳能供电型水位监测终端 立交桥水位监测点 重要路段水位监测点 （2）通过3G网络远程监控实时视频 此种方式下，选用视频摄像机和视频监控终端监控现场实时视频，并通过3G网络将监控视频传送至排水管理处分控中心。为了降低运营费用，可选择只在汛期实施无线视频监控。 视频摄像机 视频监控终端 监控设备安装现场展示： 立交桥视频监控点 重要路段视频监控点
|
|
|
