通用性ZWG系列直接式无负压叠压供水设备

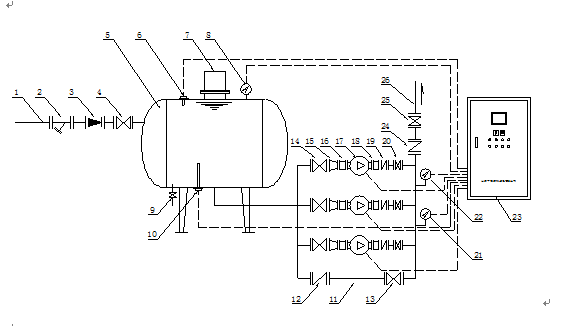

1   工艺流程介绍

附图标注说明：(带*号者为用户可选部件，不在设备正常供货范围之内)

1、自来水管网  2、Y型过滤器*   3、防污隔断阀*   4、进水阀门      5、稳流平衡器

6、液位控制器*  7、负压消除器     8、压力传感器 9、排污阀   10、水质净化消毒器*

11、直供管路  12、止回阀        13、阀门         14、阀门    15、异径接头

16、柔性接头  17、水泵机组      18、柔性接头     19、止回阀  20、阀门

21、远传压力传感器 22、压力表 23、ZWG叠压控制柜       24、止回阀  25、阀门

26、用户管网

2适用来水环境：可适用于各种市政来水量充足、压力稳定的用水环境。

3适用范围：自来水压力不能满足需要，需要加压供水的工业及民用工程项目

新建的住宅小区、办公楼、宾馆、学校等民用建筑的生活用水

工矿企业的生活、生产用水

各种循环用水系统

原有气压式，水池、水箱式供水设备的改造工程

低层自来水压力不能满足要求的消防用水

4功能特点：1 可以与市政管网直接串接

                  2  可以即时消除供水过程中产生的负压现象，杜绝抢水现象

                  3  与市政管网完全隔离，保证不产生倒流现象

                  4  充分利用来水压力，实现叠压供水，有效降低设备运行能耗

                  5 可即时排放市政来水中的积存气体，绝对避免水泵气蚀现象。

5设备基本参数
