西门子200PLC技术参数及功能探讨

SIMATIC S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。
S7-200系列出色表现在以下几个方面：
* 极高的可靠性
* 极丰富的指令集
* 易于掌握
* 便捷的操作
* 丰富的内置集成功能
* 实时特性
* 强劲的通讯能力
* 丰富的扩展模块
S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。
S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。
CPU单元设计：集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU  221，222具有180mA输出， CPU 224，CPU 226分别输出280，400mA。可用作负载电源。
不同的设备类型：CPU  221~226各有2种类型CPU，具有不同的电源电压和控制电压。
本机数字量输入/输出点：CPU 221具有6个输入点和4个输出点，CPU  222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点。CPU  226具有24个输入点和16个输出点。
中断输入：允许以极快的速度对过程信号的上升沿作出响应。
高速计数器：
CPU  221/222
4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器
CPU224/226
6个高速计数器（30KHz），具有CPU221/222相同的功能。
CPU  222/224/226
可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器（选件）对本机输入信号进行仿真，用于调试用户程序。
模拟电位器：
CPU221/222  1个
CPU224/226  2个
CPU221/222/224/226还具有
脉冲输出：
2路高频率脉冲输出（最大20KHz），用于控制步进电机或伺服电机实现定位任务。
实时时钟：
例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。
EEPROM存储器模块（选件）：
可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。
电池模块：
用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。
编程：CPU  221/222/224/224XP/226
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU  221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16  V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU  221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32  V3.1编程软件，则也可以通过SIMATIC CP 5511或CP  5611编程。在这种情况下，通讯速率可高达187.5kbit/s。
可以利用PC/PPI 电缆和自由口通讯功能把 S7-200  CPU 连接到许多和RS-232标准兼容的设备。
有两种不同型号的 PC/PPI 电缆：

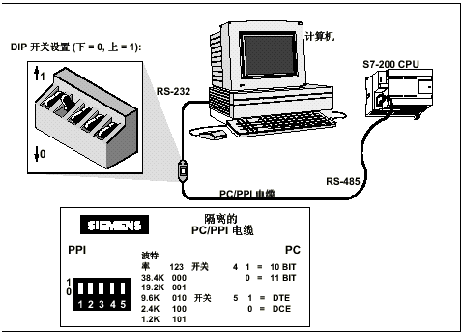

带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项  （见下图）。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。  有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200可编程控制器系统手册。

当数据从RS-232传送到RS-485口时，PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口时，PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时，电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间超过电缆切换时间时，电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。
Simatic  S7--200功能强大的CPU
西门子公司自动化与驱动集团(A&D)正积极拓宽其Simatic S7--200微型PLC的产品范围。CPU226XM是一种带超大容量内存的设备，包括16KB程序内存和10KB数据内存，它专门针对应用范围广、内存要求高的需求而设计。
Simatic S7--200 CPU 226XM微型PLC具有40多个数字输入/输出口，并且通过扩展模块最多可扩展为128个数字量输入和120个数字量输出。也可以通过扩展模块连接模拟量的外围设备和温度测量模块。CPU  226XM有两个单独的接口,一个接口用于Simatic  S7--200网络，而另一个接口用于Simatic S7--300/400网络中的从站MPI接口。而且，各接口也可以作为一个可自由编程的设备接口被参数化，并通过ASC  II协议控制驱动器、modem和打印机。借助通信扩展模块，CPU  226XM还可以用作Profibus-DP网络的从站和AS-i网络的主站。另外，它支持32位浮点运算，包括  三角函数和积分PID控制器。
与所有S7-200 CPU一样，Simatic S7--200 CPU  226XM微型PLC不仅具有24 VDC输入和24 VDC晶体管输出，同时还具有230  VAC输入和继电器输出。由于它的输入电压范围大，可从85V到264V，使其可以在全世界各地使用。
和其它S7--200 CPU一样，用户可以用Step7-Micro/WIN软件进行编程和对新设备组态。序的生成过程。CPU  226XM程序可以用MicroWIN V3.1x进行编辑，甚至在运行状态时也能进行。
